Скважинная компоновка опрессовки устьевого оборудования без нарушения целостности кабеля УЭЦН СК-ОУК

Для опрессовки устьевого оборудования, в том числе ПВО, на нефтяных скважинах, эксплуатируемых погружными электроустановками (УЭЦН).

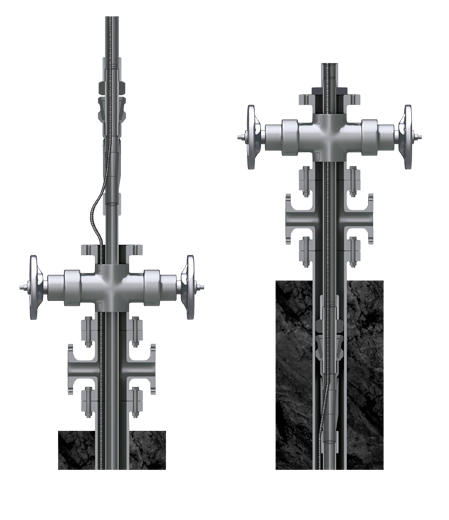

Скважинная компоновка опрессовки устьевого оборудования без нарушения целостности кабеля УЭЦН СК-ОУК
Назначение и область применения:
  • для опрессовки устьевого оборудования, в том числе ПВО, на нефтяных скважинах, эксплуатируемых погружными электроустановками (УЭЦН);
  • для гидравлических испытаний устьевого оборудования перед подъёмом погружных электроустановок из скважины.
Отличительные особенности и преимущества:
  • самоуплотняющиеся манжеты воротникового типа;
  • без якорного устройства;
  • с каналом для пропуска силового кабеля УЭЦН;
  • технология применения компоновки позволяет сохранить целостность силового кабеля УЭЦН при проведении работ по опрессовке устья;
  • простота и надёжность конструкции;
  • простота и удобство монтажа на скважине.
Пример обозначения компоновки при заказе:

СК-ОУК-168-60-21-1, где

  • СК-ЭИЗН — наименование компоновки,
  • 168 – условный диаметр обсадной колонны в мм,
  • 60 – диаметр проходного отверстия в мм,
  • 21 – рабочее давление в МПа,
  • 1 – номер комплектации (см. таблицу в технических характеристиках).

Компоновка Условный диаметр колонны, мм  Толщина стенок обсадной колонны, мм  Диаметр проходного канала, мм
СК-ОУК-140-50-21-Х 140 6-11 50
СК-ОУК-146-50-21-Х 146 6,5-11 50
СК-ОУК-168-60-21-Х 168/178 7,3-12,1/11-15 60
СК-ОУК-178-60-21-Х 178 5,9-10,4 60

Где Х — номер комплектации.

Примечание:

  • Максимально допустимое осевое растягивающее усилие – 65 т., нагрузка без учета усилия, создаваемого перепадом давления, воспринимаемым пакером.
  • Максимальная температура рабочей среды – 100°С .
  • Присоединительная резьба по ГОСТ 633-80, 50864-96 (верх/низ) — З-86/НКТ-В73, З-86/НКТ-73, НКТ-В73/НКТ-В73.
  • Номинальное сечение основных жил кабелей по ГОСТ Р 51777-2001–3х6, 3х8, 3х10, 3х13,3, 3х16, 3х25 мм.
Состав номеров комплектации:
  1. Пакер устьевой ПМС-У-М1, переводник специальный З-86/НКТ-В73.
  2. Пакер устьевой ПМС-У-М2, переводник специальный З-86/НКТ-73.
  3. Пакер устьевой ПМС-У-М3, переводник специальный НКТ-В73/НКТ-В73.
